ヘッドフォン修理の話




        ____
     /⌒  ⌒\
   /( ●)  (●)\
  /::::::⌒(__人__)⌒::::: \   ども~
  |     |r┬-|     |    今日は以前壊れたヘッドフォンの修理の話だお
  \      `ー’´     /






CIMG2793


知ってる人もいるかもしれませんが、以前紹介した無残な姿になってしまったATHーEW9君。
見事なまでに断線してます……。
そこで修理に出してみることに!




まずはオーディオテクニカのサポセンに電話!




       ∩
       ||    ___
       ||   /      \
      /〔|/  ⌒    ⌒\
      〔ノ^ゝ   ,(●) (●)、\   すんません
      ノ ノ^,-   (__人__)    |   これ有償修理でいくらぐらいかかります?
     /´ ´ ‘ , ^ヽ  ` ⌒´   /
     /     ノ’”\__ ーーノ゙-、.
   人    ノ \/_____ ノ.| ヽ i
   /  \_/ |  \/゙(__)\,| i |
  /    ノ  >   ヽ. ハ  |   ||






サポセン「あーそれでしたら5000円から5500円ですねー」





     ____
   /      \
  /  ─    ─\
/    (●)  (●) \    …………
|  U    (__人__)    |   工賃込みだからわかってはいたものの
/     ∩ノ ⊃  /      やっぱりちょっと高いお……
(  \ / _ノ |  |
.\ “  /__|  |
  \ /___ /






       ____
     /⌒  ⌒\
   /( ●)  (●)\
  /::::::⌒(__人__)⌒::::: \  まてよ!!!!
  |     |r┬-|     |  ひょっとして自分で直せばいいんじゃね!?
  \      `ー’´     /






というわけで自分で直してみることにしました。







   / ̄ ̄\
 /   _ノ  \
 |    ( ●)(●)
. |     (__人__)
  |     ` ⌒´ノ     失敗フラグ立ちすぎだろ
.  |         }      常識的に考えて……
.  ヽ        }
   ヽ     ノ        \
   /    く  \        \
   |     \   \         \
    |    |ヽ、二⌒)、          \

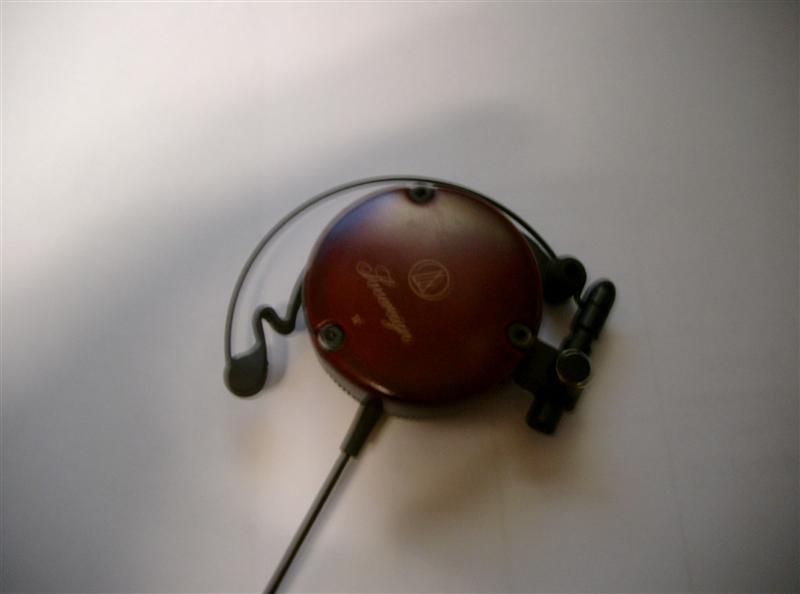

CIMG2804

ブレててわかりにくいですが、まずは三カ所ある留め具を外します。






     ____
   /      \
  /  ─    ─\
/    (●)  (●) \  六角レンチかな?
|   U   (__人__)    |   2㎜? 1.5㎜? ……
/     ∩ノ ⊃  /
(  \ / _ノ |  |
.\ “  /__|  |
  \ /___ /




1.5㎜でした。




         ____
       /   u \
      /  \    /\
    /  し (>)  (<) \   予想が正しければ
    | ∪    (__人__)  J |   内部はハンダむき出しで接続されているはず……
     \  u   `⌒´   /
    ノ           \
  /´               |
 |    l            |





CIMG2806

ビンゴでした。
これで作業のレベルが一段簡単に。







       ____
     /⌒  ⌒\
   /( ●)  (●)\    次は別に買ってきた安いヘッドフォンをバラすお!
  /::::::⌒(__人__)⌒::::: \
  |     |r┬-|     |
  \      `ー’´     /





注。手持ちに既に使わなくなったヘッドフォンがあるのなら、それ使った方が良いです。

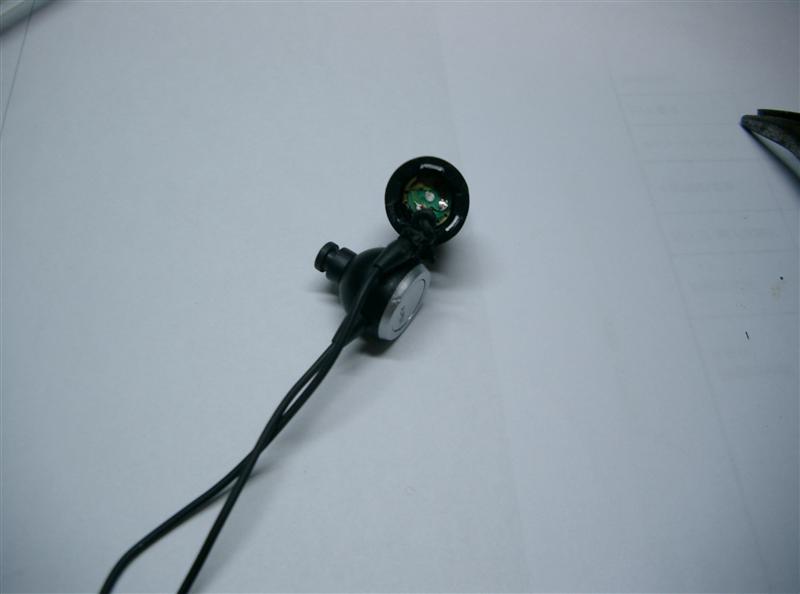

CIMG2810

分解してハンダごてでバラします。





       ____
     /⌒  ⌒\
   /( ●)  (●)\   よーし!
  /::::::⌒(__人__)⌒::::: \  次は接続だお!
  |     |r┬-|     |
  \      `ー’´     /

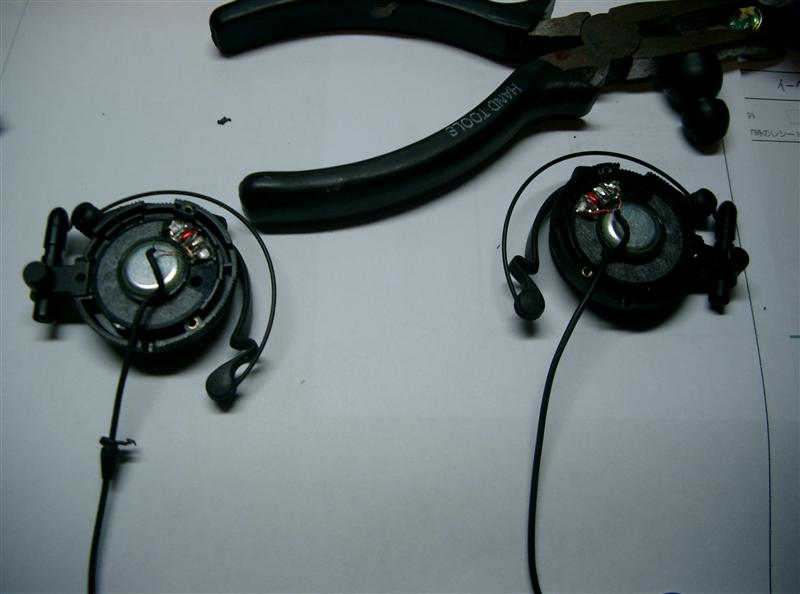

CIMG2811

思ったよりも簡単でした、多分ハンダごて初めての人でも簡単に出来ると思います。




CIMG2812

ちゃんとコードをしまって……。




       ____
     /⌒  ⌒\
   /( ●)  (●)\    おっと! 蓋を閉める前に音を鳴らしてみて
  /::::::⌒(__人__)⌒::::: \  ちゃんと接続されてるかチェックだお!
  |     |r┬-|     |
  \      `ー’´     /








     /  ̄ ̄ ̄\
   /  \ /  \
  /   ⌒   ⌒   \
  |    (__人__)     | おお! いい音が鳴っている!!
 \    ` ⌒´    /   接続成功だ!!!
   /,,― -ー  、 ,-‐ 、
  (   , -‐ ’”     )
   `;ー” ` ー-ー-ー’
   l          l





CIMG2813

んで、蓋を閉めて……

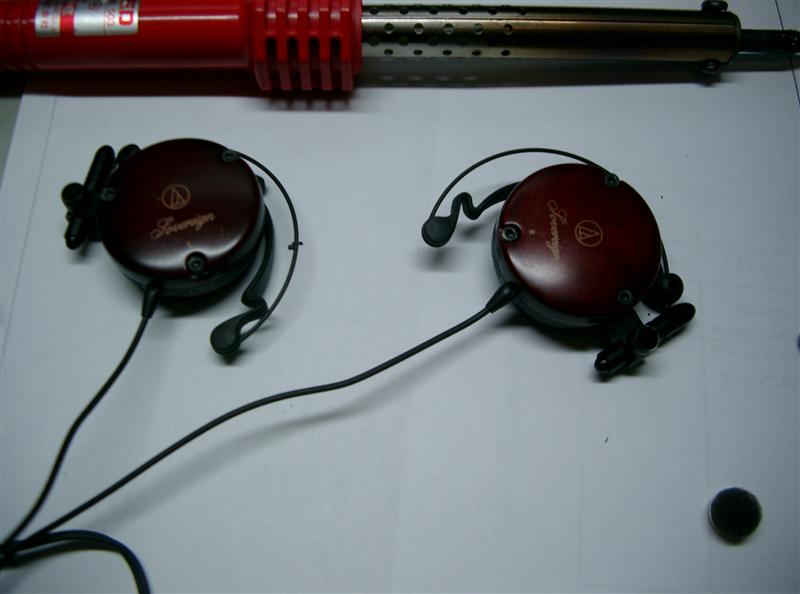

CIMG2814

完成です。





     ____
   /      \ ( ;;;;(
  /  _ノ  ヽ__\) ;;;;)
/    (─)  (─ /;;/   う~ん思ったよりも簡単だったな……
|       (__人__) l;;,´   5000円が浮いたぜ……
/      ∩ ノ)━・’/
(  \ / _ノ´.|  |
.\  ”  /__|  |
  \ /___ /





……でも、確実に保証利かなくなるんで、やるときは捨て身の覚悟+自己責任で。
僕の場合、元から完全に有償修理の状態なんであれなんですけど、内部断線とかなら保証利くかも知れないんで、修理に出した方が良いかもしれません。







今回ATHーEW9修理に必要だった道具。
1.5㎜六角レンチ
ハンダごて
安いヘッドフォン。(ケーブルだけ売ってるところもあるんでそれつかってもいいかもです。もし使わないヘッドフォンがあるのならばそれをバラしちゃいましょ)
以上。






     ____
   /      \ ( ;;;;(
  /  _ノ  ヽ__\) ;;;;)
/    (─)  (─ /;;/   ハンダごては元から持ってたし
|       (__人__) l;;,´   材料費は1000円以下に納まったな
/      ∩ ノ)━・’/
(  \ / _ノ´.|  |
.\  ”  /__|  |
  \ /___ /




今回材料模索しながらだったので結構かかってしまいましたけど、いらないヘッドフォンつかったりして材料費ケチれば500円以下でも可能だと思います。
一応ハンダも買ったんですけど、結局使いませんでした。
多分ヘッドフォンに元からついてるハンダで十分だと思います。






       ____
     /⌒  ⌒\
   /( ●)  (●)\
  /::::::⌒(__人__)⌒::::: \   これで快適なヘッドフォン生活が復活だお!!
  |     |r┬-|     |
  \      `ー’´     /




もう少し早く直せばよかったかなー……
それでは。また。
